Tantalstab & -stange

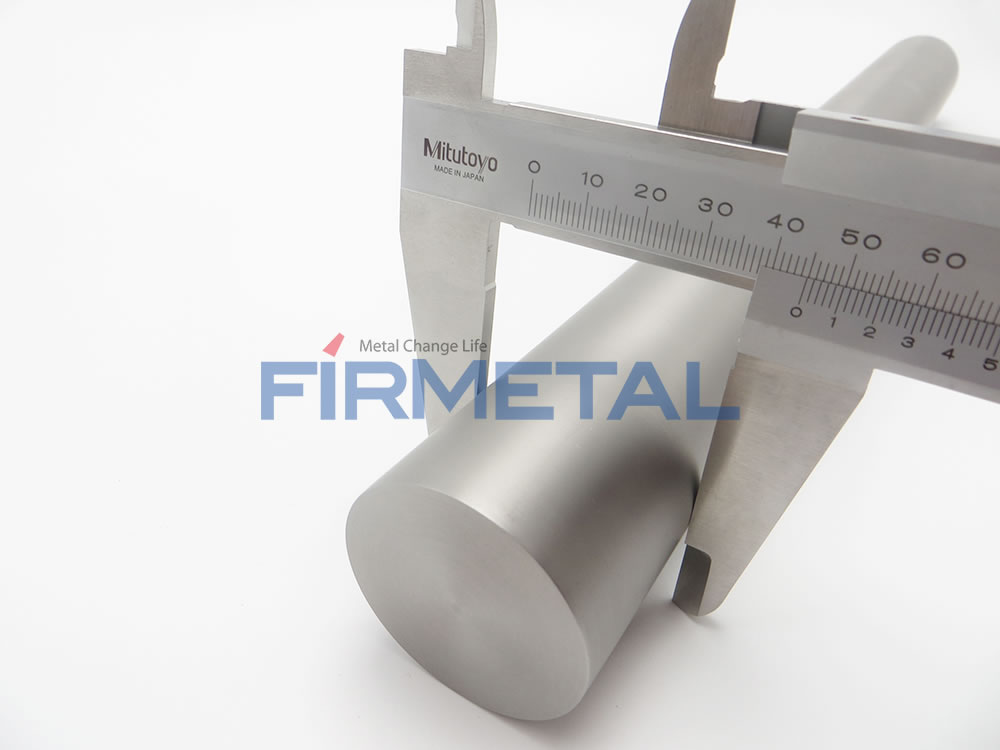

  • Tantalstab

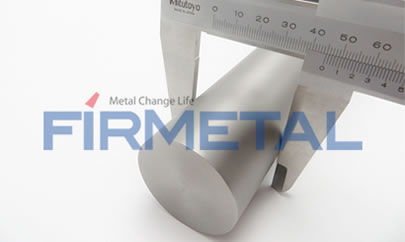

  • Tantalstab

Produktdetails

Normen für Tantalstangen- und Tantalstabprodukte

Alle Tantalstäbe und -stangen (UNS R05200, UNS R05400), Ta-2.5W-Stäbe und -stangen (UNS R05252), Ta-10W-Stäbe und -stangen (UNS R05255) sowie Ta-40Nb-Stäbe und -stangen (UNS R05240) entsprechen der Norm ASTM B365 und stehen dem Kunden zur Auswahl.

Technologie zur Herstellung von Tantalstäben und Tantalstangen

  • Zunächst wird das Material geschmiedet oder extrudiert, um die gewünschte Größe zu erreichen. Die Ausbeute der repräsentativen Querschnitte liegt bei 70–90 %. Anschließend erfolgt das Glühen. Schmieden, Walzen, Extrudieren und Ziehen sind gängige Verfahren zur Weiterverarbeitung. Der Draht wird mit einer herkömmlichen Drahtziehmaschine geschmiedet.

  • Besonderes Augenmerk wird auf die Oberflächenbeschaffenheit gelegt und ausreichend Schmiermittel verwendet, um Kratzer zu vermeiden, da Tantal ein weiches Metall ist.

  • Es gibt zwei Arten von Tantalstäben und Tantaldraht: Die eine wird durch Schmieden, Strangpressen, Walzen und Schleifen hergestellt, die andere durch Walzen, Schmieden oder Ziehen. Der Durchmesser liegt zwischen 0,2 und 63,5 mm.

  • Reines Tantalblech, 90%Tantal 10%Tungsten, 97,5%Tantal 2,5%Tungsten, 60%Tantal 40%Niob Blech werden alle mit der gleichen Technologie hergestellt.

Tantal und Tantallegierungen: Güte und Normen
Produkte Güte US-Norm
Ta-Stab R05200 ASTM B365
Ta2.5W Stab R05252 ASTM B365
Ta10W Stab R05255 ASTM B365
Ta40Nb Stab R05240 ASTM B365
Chemische Anforderungen
Inhalt, Max., Gewicht%
Element Elektronenstrahlgegossen/Vakuum-Lichtbogen-gegossen R05200 Reines Tantal Gesintertes R05400 Reines Tantal Elektronenstrahlgegossen/Vakuum-Lichtbogen-gegossen R05255 90 % Tantal 10 % Wolfram Elektronenstrahlgegossen/Vakuum-Lichtbogen-gegossen R05252 97,5 % Tantal 2,5 % Wolfram Elektronenstrahlguss/Vakuumbogenguss R05240 60% Tantal 40% Niob
C 0.010 0.010 0.010 0.010 0.010
O 0.015 0.03 0.015 0.015 0.020
N 0.010 0.010 0.010 0.010 0.010
H 0.0015 0.0015 0.0015 0.0015 0.0015
Nb 0.100 0.100 0.100 0.50 35.0 - 42.0
Fe 0.010 0.010 0.010 0.010 0.010
Ti 0.010 0.010 0.010 0.010 0.010
W 0.050 0.050 9.0 - 11.0 2.0 - 3.5 0.050
Mo 0.020 0.020 0.020 0.020 0.020
Si 0.005 0.005 0.005 0.005 0.005
Ni 0.010 0.010 0.010 0.010 0.010
Ta Rest Rest Rest Rest Rest
Tantal-Stab & -Leiste Abmessungen und Toleranzen (mm)
Durchmesser oder Länge Zulässige Abweichung von Durchmesser oder Länge Zulässige Abweichung der vorgegebenen Länge
Schmiedestange Pultrusion Rod Walzstange Grinding Rod
3.0 - 4.5 ± 0.05 — ± 0.05 一 + 5
> 4.5 - 6.5 ± 0.10 — ± 0.10 — + 5
> 6.5 - 10.0 ± 0.15 — ± 0.15 — + 5
> 10 - 16 ± 0.20 — ± 0.20 — + 5
> 16 - 18 ± 1.0 — 一 ± 0.30 + 20
> 18 - 25 ± 1.5 ± 1.0 — ± 0.40 + 20
> 25 - 40 ± 2.0 ± 1.5 一 ± 0.50 + 20
> 40 - 50 ± 2.5 ± 2.0 一 ± 0.60 + 20
> 50 - 65 ± 3.0 ± 2.0 — ± 0.80 + 20
Wir können die vom Kunden gewünschten Toleranzen bei der Produktherstellung einhalten.
Tantal-Stab & -Leiste Mechanical Property
Produkte Durchmesser/mm Zugfestigkeit/MPa Streckgrenze/MPa Dehnung/%
Ta 3.0 - 18 ≥ 175 ≥ 140 25
Mechanische Eigenschaften von Tantal- und Tantallegierungsstäben (geglüht)
Produkte Durchmesser 0,125 Zoll (3,18 mm) ~ 2,5 Zoll (63,5 mm)
Zugfestigkeit/psi (MPa) ≥ Streckgrenze/psi (MPa)≥ Dehnung (Standard 25,4 mm)/%
Ta Stange 25000 (172) 15000 (103) 25
Ta2.5W Stange 40000 (276) 28000 (193) 20
Ta10W Stange 70000 (482) 55000 (379) 20
Ta40Nb Stange 35000 (244) 15000 (103) 25

Anwendung von Tantalstäben und Tantalstangen

Der Durchmesser von Tantal-Stäben und -Leisten beträgt 2,5 mm. Dank seiner hervorragenden Weichheit eignet sich Tantal-Stäbe und -Leisten zum Schmieden von Drähten. Bei der Drahtherstellung wird die Drahtoberfläche durch anodische Oxidation mit einem Oxidfilm versehen, der anschließend mit Bienenwachs geschmiert wird. In der Medizin werden Tantalstäbe unter anderem zur Reparatur von Hüftgelenken, Schädelknochen und Knochen, zur Versorgung von durch Tumore geschädigten Knochen sowie für Nahtclips und Gefäßstents verwendet.
Tantalstab application

Sollten Sie Hilfe benötigen, kontaktieren Sie uns bitte.
