Zirkoniumstab & -stange

  • Zirkoniumstab

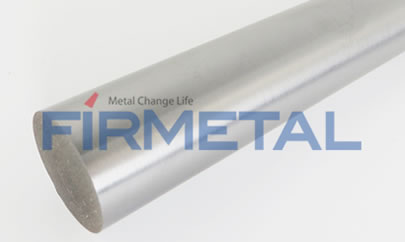

  • Zirkoniumstab

Produktdetails

Zirkoniumstäbe und -stangen nach Standard

Unsere Produkte aus reinem Zirkonium UNS R60001 und Zirkoniumlegierungen (Stäbe und Stangen) entsprechen den Normen ASTM B351, ASTM B352 (für nukleare Anwendungen) und ASTM B551 (für nicht-nukleare Anwendungen).

Beispielsweise Zr702 (R60702), Zr705 (R60705), Zr-2 (UNS R60802), Zr-4 (UNS R60804), Zr-2.5Nb (UNS R60901, UNS R60904), Zr-1Nb Stangen und Stäbe sowie andere Legierungsstangen.

Zirkoniumstab- und Zirkoniumbarrentechnologie

Technologie zur Verarbeitung von Stangen und Stäben aus Zirkonium- und Zirkoniumlegierungen
Seriennummer Technologie Prozessbeschreibung
1 Rohlingsprüfung Zusammensetzungsprüfung, Aussehen Inspektion
2 β-Glühen Erhitzen im Ofen bei einer Temperatur von 1030–1050 °C, 45 bis 60 Minuten isoliert, Abschrecken in Wasser
3 Extrusion oder Warmumformung 150-t- oder 600-t-Extrusionsmaschine, Wärmetemperatur 700 °C, 30–45 Min.
4 Kaltwalzen oder Kaltrotationsschmieden oder Ziehen und Zwischenglühen Zwischenglühtemperatur 700 °C/1 h
5 Endglühen Rekristallisationsglühtemperatur 540 ± 5 °C, isoliert 2 h oder 600 ± 5 °C, 1 h isoliert, Spannungsarmglühen 460 ± 5 °C, 2 h isoliert
6 Richtung auf der Walzenrichtmaschine
7 Prüfung
8 Verpackung

Eigenschaften von Zirkoniumstäben und Zirkoniumbarren

Abmessungen von Stangen aus industriellem Zirkonium und Zirkoniumlegierungen
Produkte Abmessungen/mm
Nuklearqualität Nicht-nuklearqualität
Stangen für die Warmverarbeitung
Rundes Profil Durchmesser 6,38–203 12,7–152
Quadratisches Profil Seitenlänge 6,35–203 12,7–152
Sechseckiges Profil Abschnitt Subtense 6,35 - 89 12,7 - 152
Acht-Partien-Abschnitt Subtense 6,35 - 89 12,7 - 152
Flacher Quadrat-Abschnitt Dicke 3,2 - 38,1 Breite 6,35 - 254 Dicke 3,75 - 38,1
Schmiedestange
Runder Querschnitt Durchmesser 102 - 410
Quadratisch Abschnitt Seitenlänge 102 - 410
Kaltverarbeitungsstab
Runder Abschnitt Durchmesser 9,5 - 152 12,7 - 100
Quadratischer Abschnitt Seitenlänge 12,7 - 76,2 12,7 - 76,2
Sechs-Parteien-Abschnitt Unterlänge 12,7 - 76,2 12,7 - 76,2
Acht-Parteien-Abschnitt Unterlänge 12,7 - 76,2 12,7 - 76,2
Flaches Quadrat Dicke 6,3 Breite 9,5 - 114 Dicke 3,2 - 114 Breite 9,5 - 114
Mechanische Eigenschaften von Zirkonium- und Zirkoniumlegierungsstäben
Artikel Zugfestigkeit, ksi (MPa) ≥ Streckgrenze, ksi (MPa) ≥ Dehnung (Standard 50 mm)/% ≥
R60702 55 (380) 30 (205) 16
R60704 60 (415) 35 (240) 14
R60705 80 (550) 55 (380) 16
