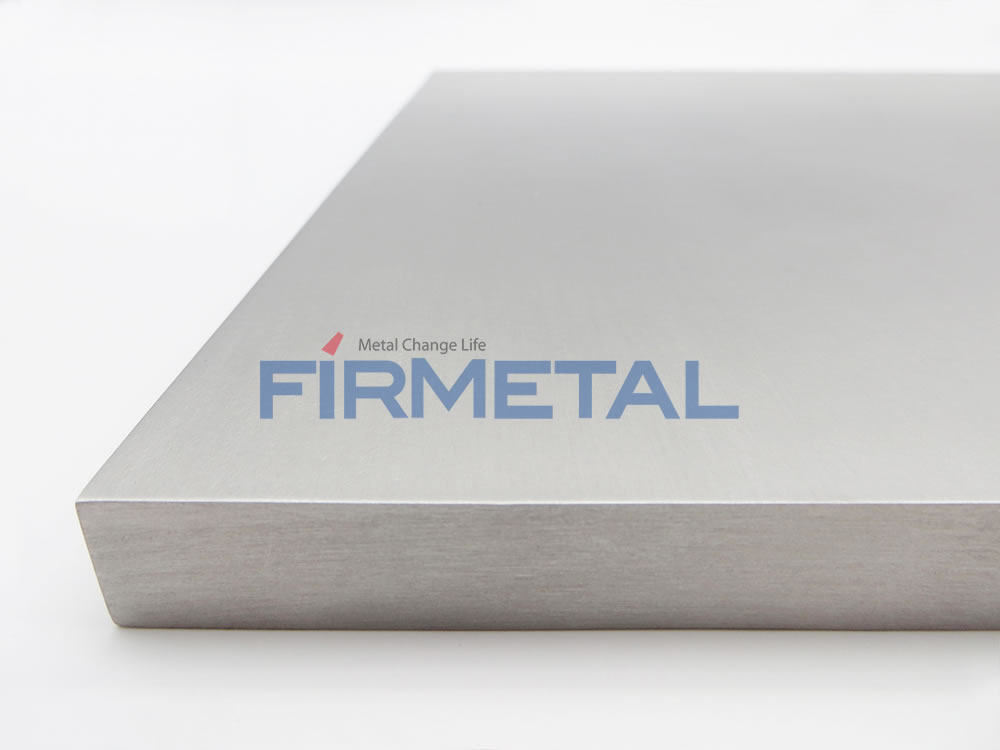

Niob-Blech & -Platte

  • Niobblech

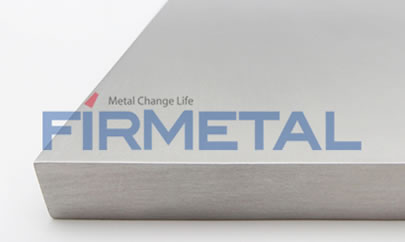

  • Niobplatte

Produktdetails

Norm für Niobbleche und Niobplatten

Alle Bleche und Platten aus Niob und Nioblegierungen entsprechen der Norm ASTM B393, z. B. reines Niobblech & Platte (R04200, R04210), Nb1Zr(R04251 R04261), Nb10Zr, C-103, Cb-752, C-129Y, FS-85 , Nb-50Ti Bleche und Platten usw.

Einführung in Niobbleche und Niobplatten

Der Schmelzpunkt von Niob liegt bei 2468 °C, seine Dichte bei 8,6 g/cm3. Aufgrund seiner Korrosionsbeständigkeit, Hochtemperaturbeständigkeit und Formbarkeit findet Niob breite Anwendung in der Elektronik-, Stahl-, Chemie-, Optik-, Edelstein-, Supraleitungs- und Luft- und Raumfahrtindustrie sowie in weiteren Bereichen. Niobbleche und -platten sind die gängigsten Darreichungsformen von Nb.

Technologie zur Herstellung von Niobblechen und Niobplatten

  • Niobblech und -platten werden üblicherweise durch Kaltwalzen hergestellt. Der Gesamtwalzgrad liegt bei 80–90 % der Brammendicke, der Walzgrad der einzelnen Walzschritte bei 6–8 % der Brammendicke. Um die Oberflächenqualität des Blechs zu gewährleisten, muss der Rohling für die Schmiedeformung fehlerfrei und sauber sein, und die Walzenoberfläche muss sauber sein.

  • Der Ablauf der Verarbeitung und Wärmebehandlung von Nioblegierungsblechen, Niobstreifen und Niobfolie ist: Elektronenstrahlschmelzen des Nb-Blocks – Schmieden bei Raumtemperatur (oder < 400℃) – Glühen – Vorschruppen – Glühen – Bandwalzen – Glühen – Folienwalzen – Wärmebehandlung.

  • Reines Niobblech, Niobband und Niobfolie, Niob-1%Zirkonium Blech, Band und Folie, sowie andere Nioblegierungsbleche, -bänder und -folien werden alle nach der gleichen Technologie hergestellt.

Nioblegierungen Bleche, Folien und Bänder: Güte, Normen und Anwendungen
Produkte Grad Norm Anwendungen
Nb1Zr R04261 Typ ASTM B393 Elektronikindustrie, Supraleitung
Nb R04210 Typ ASTM B393 Elektronikindustrie, Supraleitungs-Sputtern, Target
Chemische Zusammensetzung von Niob- und Nioblegierungsblechen
Element Type 1
(Reaktortaugliches, unlegiertes Niob)
R04200		 Type 2
(Handelsübliches, unlegiertes Niob)
R04210		 Type 3
(Reaktorqualität Niob-1%Zirkonium)
R04251		 Type 4
(Handelsqualität Niob-1%Zirkonium)
R04261
Maximalgewicht % (sofern nicht anders angegeben)
C 0.01 0.01 0.01 0.01
N 0.01 0.01 0.01 0.01
O 0.015 0.025 0.015 0.025
H 0.0015 0.0015 0.0015 0.0015
Zr 0.02 0.02 0.8 - 1.2 0.8 - 1.2
Ta 0.1 0.3 0.1 0.5
Fe 0.005 0.01 0.005 0.01
Si 0.005 0.005 0.005 0.005
W 0.03 0.05 0.03 0.05
Ni 0.005 0.005 0.005 0.005
Mo 0.010 0.020 0.010 0.050
Hf 0.02 0.02 0.02 0.02
Ti 0.02 0.03 0.02 0.03
Mechanische Eigenschaften von Blech aus Niob und Nioblegierungen
Gütegrad Zugfestigkeit,
min,psi(MPa)		 Streckgrenze (0,2 %-Dehngrenze),
min, psi (MPa)		 Dehnung auf Messlänge 1 Zoll (25,4 mm), min, %
0,010 Zoll oder größer Weniger als 0,010 Zoll
Typ 1 und Typ 2 18 000 (125) 10 500 (73) 20 15
Typ 3 und Typ 4 28 000 (195) 18 000 (125) 20 15
Abmessungen und Toleranzen von Blechen, Bändern und Folien aus Niob und Nioblegierungen (mm)
Dicke Dickentoleranz Breite Breite
Tolerance		 Länge Länge
Tolerance
Grad 1 Grad 2
0.025 - 0.1 ± 0.005 ± 0.008 50 - 150 ± 2.0 100 - 20 000 ± 2.0
0.1 - 0.2 ± 0.015 ± 0.02 50 - 240 ± 2.0 100 - 20 000 ± 2.0
> 0.2 - 0.3 ± 0.02 ± 0.03 50 - 650 ± 2.0 100 - 6 000 ± 2.0
> 0.3 - 0.5 ± 0.03 ± 0.04 50 - 650 ± 2.0 100 - 6 000 ± 2.0
> 0.5 - 0.8 ± 0.04 ± 0.06 50 - 650 ± 2.0 100 - 6 000 ± 2.0
> 0.8 - 1.0 ± 0.06 ± 0.08 50 - 650 ± 2.0 100 - 6 000 ± 2.0
> 1.0 - 1.5 ± 0.08 ± 0.12 50 - 650 ± 3.0 100 - 6 000 ± 4.0
> 1.5 - 2.0 ± 0.12 ± 0.16 50 - 650 ± 3.0 100 - 4 000 ± 4.0
> 2.0 - 3.0 ± 0.16 ± 0.18 50 - 650 ± 5.0 100 - 4 000 ± 5.0
> 3.0 - 4.0 ± 0.18 ± 0.20 50 - 650 ± 5.0 100 - 3000 ± 5.0
> 4.0 - 6.0 ± 0.20 ± 0.24 50 - 650 ± 5.0 100 - 2000 ± 5.0
Die Toleranz kann auf Kundenwunsch angepasst werden.

Anwendung von Niobblech und Niobplatten

Niobblech und -platte is used in industrial, electric light source, heating and heat shield electric vacuum equipment. High purity Niobblech has higher requirements for purity and uniformity, it can be used as the cavity material of the superconducting linear collider. The biggest demand for Niobblech and strip is for steel enterprises, and the materials are mainly used in cold rolling acid washing and immersion tank, jet pump and its system pipe fittings.

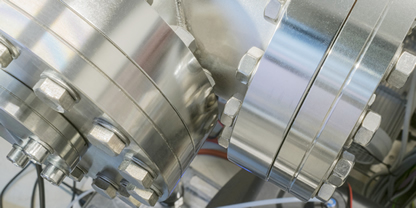

Niobblech application
