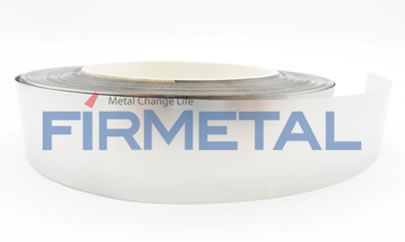

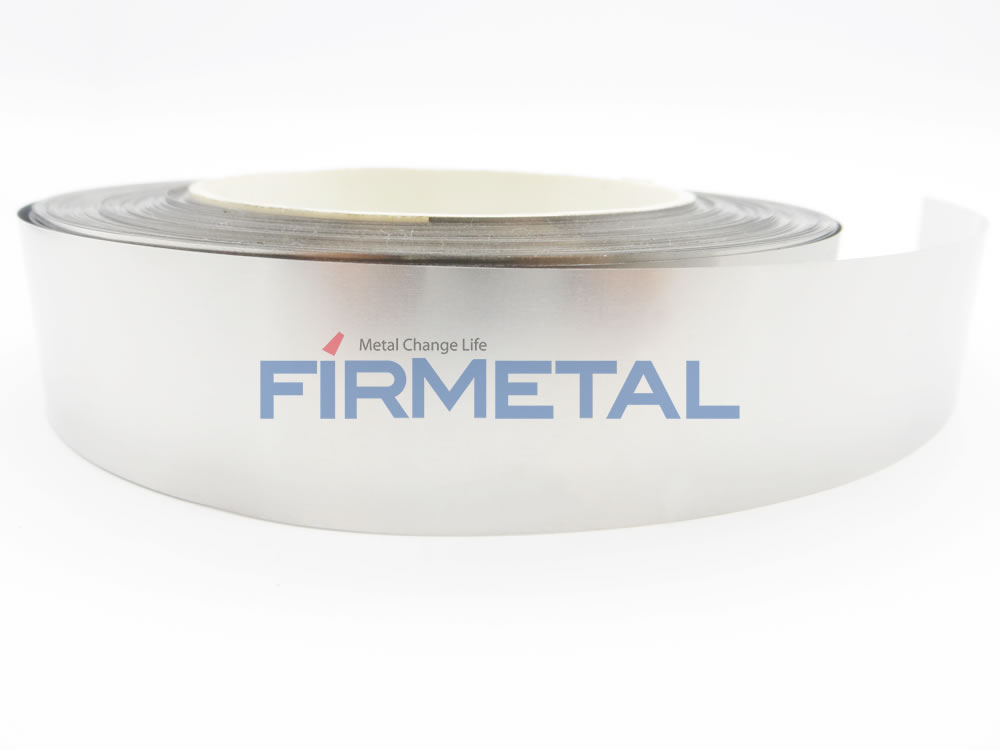

  • Ti 6Al-4V Grade5

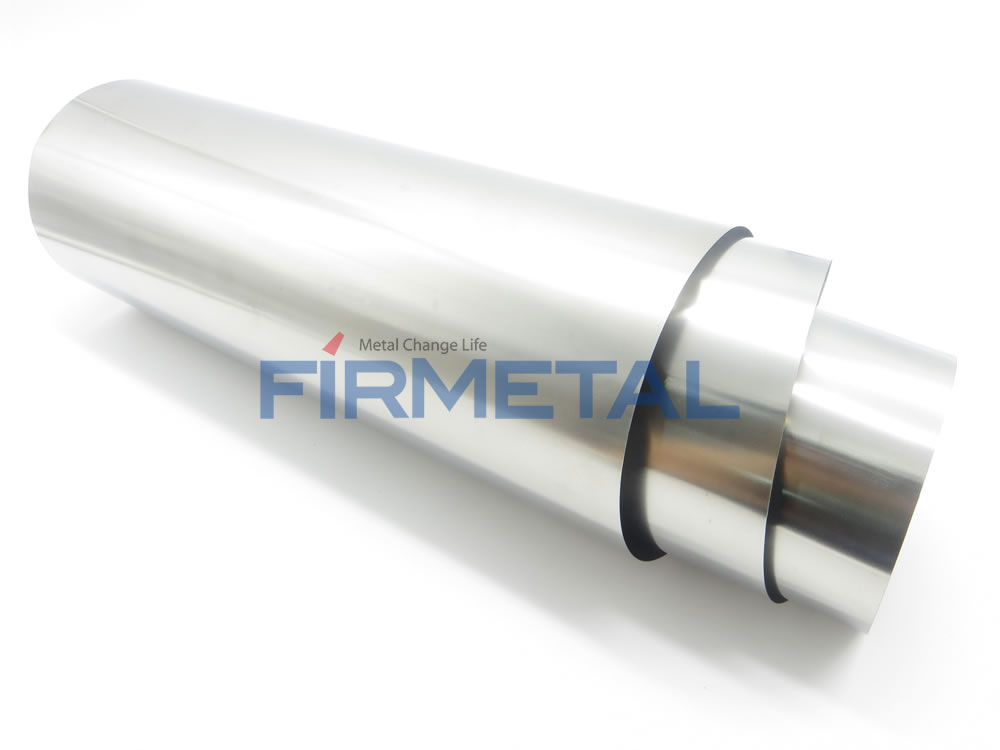

  • Titanlegierungen Grad 5 Folie

Produktdetails

Ti-6Al-4V (Grad 5) – Einführung

Die Titanlegierung Ti-6Al-4V zeichnet sich durch hervorragende Gesamtleistungs- und Technologieeigenschaften aus. Sie bietet eine gute Kriechfestigkeit, thermische Stabilität, hohe Dauerfestigkeit und Beständigkeit gegen Risswachstum im Meerwasser. Darüber hinaus besitzt Ti-6Al-4V eine zufriedenstellende Biegefestigkeit sowie Beständigkeit gegen thermohaline Spannungsrisskorrosion. Ihre Wasserstoffempfindlichkeit ist geringer als die anderen Titanlegierungen. Ti-6Al-4V weist ausgezeichnete Prozessplastizität und Superplastizität auf. Sie eignet sich für verschiedene Druckbearbeitungsverfahren und kann auf vielfältige Weise geschweißt und bearbeitet werden.

α-β-Titanlegierung
Typ Qualität Chemische Zusammensetzung Betriebstemperatur/°C Intensitätsstufe/MPa
α+β Grad 5 Ti - 6Al - 4V 400 ≥ 895
Eigenschaften der Ti-6Al-4V-Legierung
Form Zustand δ oder d/mm Raumtemperatur 400˚C
σb/MPa σP0.2/Mpa δ5/% ψ/% α/(。) αKU/kJ·m-2 σb/MPa σ100/MPa
≥
Blatt Geglüht 0.8 - 2.0 ≥ 895 830 12 - - 35 590 540
2.1 - 5.0 ≥ 895 830 10 - - 30 590 540
5.1 - 10.0 ≥ 895 830 10 - - - 590 540
Blatt Geglüht 0.8 - 4.0 925 - 1150 870 12 - - 35 590 540
4.1 - 5.0 925 - 1150 870 10 - - 30 590 540
5.1 - 10.0 895 - 1100 825 10 - - - 590 540
10.1 - 25.0 895 - 1100 825 9 - - - 590 540
Blatt Geglüht 0.5 - 3.0 ≥ 925 870 12 - - 35 590 540
3.1 - 4.0 ≥ 925 870 10 - - 30 590 540
Draht Geglüht 1.6 - 7.0 ≥ 895 - 10 - - - - -
Stange Geglüht 8 - 90 ≥ 895 825 10 25 400 - 620 570
Stange Geglüht ≤ 50 ≥ 930 860 10 25 400 - 590 570
51 - 70 ≥ 895 825 10 25 400 - 590 570
Stange Geglüht 21 - 50 ≥ 930 860 10 25 - - 615 570
> 50 - 75 ≥ 895 825 10 25 - - 615 570
> 75 -100 ≥ 895 825 10 25 345 - 615 570
≥ 895 825 95 20 - - - -
>100-150 ≥ 895 825 10 25 295 - 600 600
≥ 895 825 9 20 - - - -
> 150 - 220 ≥ 895 825 10 20 - - - -
≥ 895 825 8 18 - - - -
Stange Geglüht 21 - 100 ≥ 895 825 10 25 - - - -
> 100 - 150 ≥ 895 825 9 20 - - - -
> 150 - 220 ≥ 895 825 8 15 - - - -
Kuchen, Ring Geglüht δ38 - 110 ≥ 895 825 10 25 - - - -
Rod, Wire Solution and aging 4.0 - 14.0 ≥ 1100 1000 10 20 - - - -
Kuchen, Casting Geglüht s ≤100cm2 ≥ 895 825 10 25 - - - -
Kuchen, Ring Geglüht δ38-110  m≤60kg ≥ 895 825 10 25 - - 612 570
Freiformschmieden,
Gesenkschmieden		 Geglüht M ≤ 60kg ≥ 895 825 10 25 350 - 600 560
Plattenschmieden Geglüht M ≤ 60kg ≥ 890 825 10 30 345 - 620 570
m≤60-120kg ≥ 890 825 8 25 345 - 590 550
Planschmieden Geglüht δ ≤ 150 ≥ 895 825 10 30 350 - 600 560
≥ 895 825 10 25 - - - -
≥ 895 825 8 20 - - - -
δ ≤ 50 ≥ 930 860 10 30 350 - 600 560
≥ 930 860 10 25 - - - -
Ringschmieden Geglüht  m ≤ 60kg ≥ 895 825 10 25 345 - 615 570
Chemische Zusammensetzung der Ti-6Al-4V-Legierung (Gew.-%)
Note Element Verunreinigung ≤
Al V Ti Fe C H O Andere Elemente
Einzel Gesamt
Grade 5 5.5 - 6.8 3.5 - 4.5 Balance 0.30 0.10 0.015 0.20 0.10 0.40

Ti-6Al-4V (Klasse 5) Anwendung

Die wichtigsten Halbzeugformen der Titanlegierung Ti-6Al-4V sind Titanstangen, Schmiedestücke, Titanbleche, Titanplatten, Profile und Titandraht. Sie eignet sich auch zum Gießen. Die Legierung wird nach dem Glühen weiterverarbeitet und kann durch Aushärten weiter gehärtet werden. Der Querschnitt nach dem Abschrecken beträgt in der Regel maximal 25 bis 30 mm. Sie eignet sich zur Herstellung verschiedener Bauteile, die in einem breiten Temperaturbereich von -196 °C bis 450 °C eingesetzt werden, insbesondere solcher, die nach dem Prinzip der Schadensverträglichkeit konstruiert sind. Die Titanlegierung Ti-6Al-4V findet breite Anwendung in der Luft- und Raumfahrtindustrie sowie im zivilen Bereich. Mehr als die Hälfte der weltweiten Produktion von Halbzeugen aus dieser Legierung macht mehr als die Hälfte der gesamten Halbzeugproduktion von Titanlegierungen aus. Über 80 % dieser Produkte werden in der Luft- und Raumfahrtindustrie hergestellt.
Ti-6Al-4V (Klasse 5) Anwendung
Ti-6Al-4V Anwendung in der Boeing 777
Produkt Zustand σn/MPa Form
Ti-6Al-4V Geglüht 895 Alle Formen
β Geglüht 895 Schmiedestück
STA 1100 fastener
