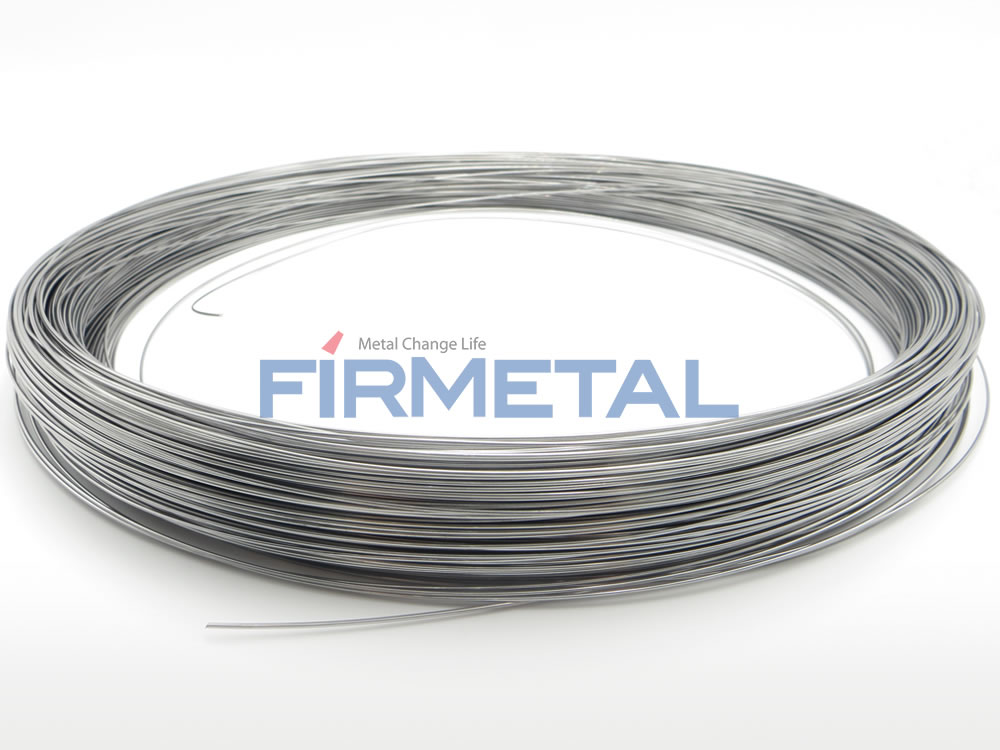

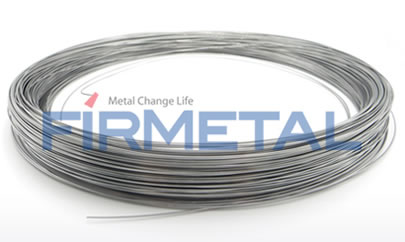

Niob-Draht

  • Niob-Draht

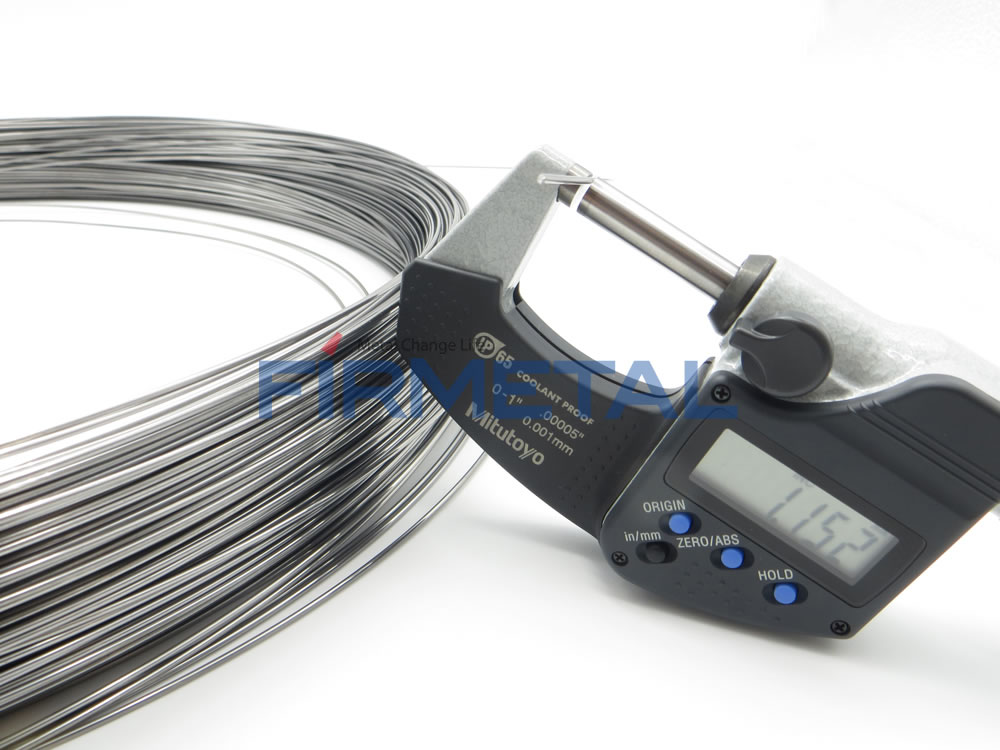

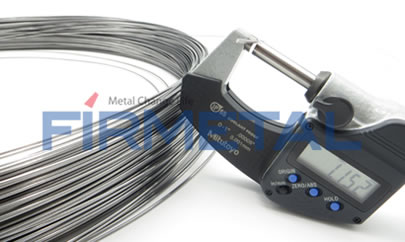

  • Niobdraht

Produktdetails

Niobdraht-Standard

Alle Niob- und Nioblegierungsdrahtprodukte entsprechen der Norm ASTM B392, wie z. B. Reiner Niobdraht (R04200, R04210), Nb1Zr-Draht (R04251, R04261), Nb10Zr, C-103, Cb-752, FS-85 und so weiter.

Niob und Nioblegierungen – Stangen, Drähte, Güteklassen und Normen
Kategorie Grad Standard
Stab, Draht R04200, R04210, R04251, R04261 ASTM B392
Mechanische Eigenschaften von Nb- und Nb-Zr-Draht (geglüht) für Kondensatoren
Grad Zugfestigkeit (min., psi, MPa) Streckgrenze (psi, MPa) Dehnung (min., %), mm
Typ 1 und Typ 2 18.000 (125) - 20
Typ 3 und Typ 4 28.000 (195) - 15
Verarbeitungseigenschaften von Niob- und Niob-Zirkonium-Draht in Kondensatorqualität
Status Biegezeiten Oberflächenqualität
Vor dem Schmieden ≥ 25 Die Oberfläche muss glatt, glänzend und frei von Flecken, Kratzern oder anderen Mängeln sein.
Nach 1450 °C ± 50 °C, 30 Minuten schmieden. >15
Abmessungen und Toleranzen von Stangen und Drähten aus Niob und Nioblegierungen
Durchmesser/Zoll (mm) Toleranz/Zoll (mm)
0.020 - 0.030 (0.51 - 0.76) ±0.00075 ( ± 0.019)
0.030 - 0.060 ( 0.76 - 1.52) ±0.001 ( ± 0.025)
0.060 - 0.090 (1.52 - 2.29) ±0.0015 ( ± 0.038)
0.090 - 0.125 (2.29 - 3.18) ±0.002 ( ± 0.051)
0.125 - 0.187 (3.18 - 4.75) ±0.003 ( ± 0.076)
0.187 - 0.375 (4.75 - 9.53) ±0.004 ( ± 0.102)
0.375 - 0.500 (9.53 - 12.7) ±0.005 (± 0.127)
0.500 - 0.625 (12.7 - 15.9) ±0.007 ( ± 0.178)
0.625 - 0.750 (15.9 - 19.1) ±0.008 ( ± 0.203)
0.750 - 1.000 (19.1 -25.4) ±0.010 ( ± 0.254)
1.000 - 1.500 (25.4 - 38.1) ±0.015 ( ± 0.381)
Die Toleranz kann auf Kundenwunsch angepasst werden.

Niobdraht-Anwendung

Niobdraht zeichnet sich durch hohe Lichtausbeute, geringen Stromverbrauch, lange Lebensdauer und gute Nebeldurchlässigkeit aus und findet daher vor allem in der elektrischen Beleuchtung Anwendung. Er dient als Leuchtstoff für Hochdruck-Natriumdampflampen. Darüber hinaus wird Niobdraht in der chemischen Industrie, bei supraleitenden Werkstoffen und in der Hochtemperaturmetallurgie eingesetzt.
