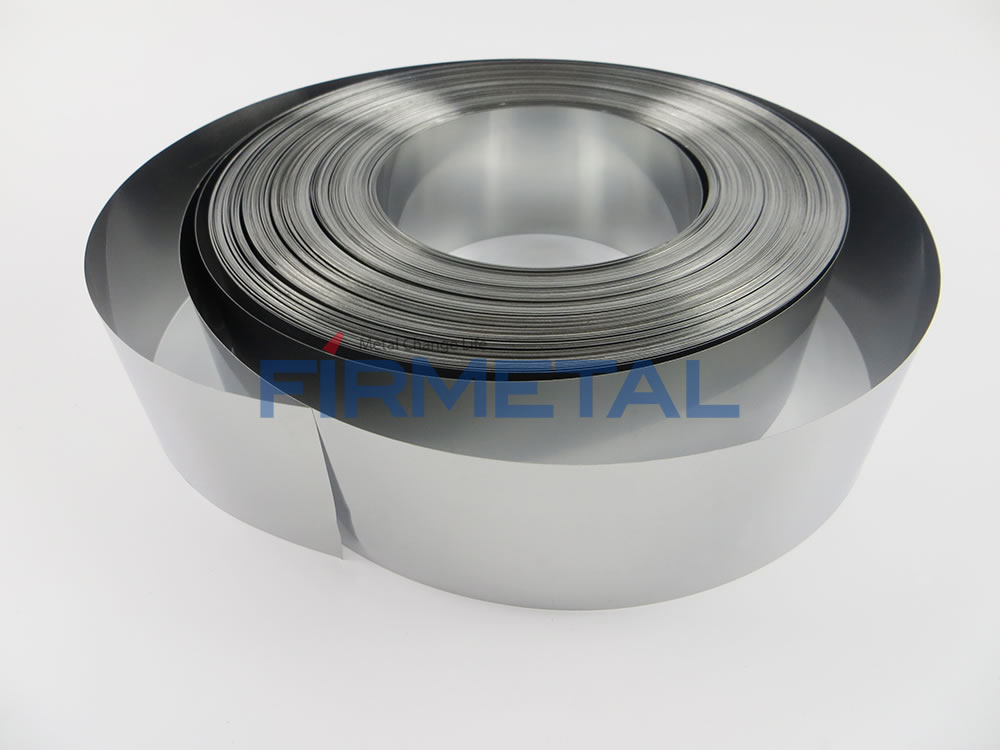

Tantalfolie & -streifen

  • Tantalfolie
  • Tantalstreifen

Produktdetails

Normen für Tantalfolien- und Tantalstreifenprodukte

Alle Tantalfolien und Tantalbänder (UNS R05200), Ta-2.5W und Ta-2.5W-Bänder (UNS R05252), Ta-10W Folien und Ta-10W-Bänder (UNS R05255), Ta-40Nb Folien und Ta-40Nb-Bänder (UNS R05240) entsprechen ASTM B708.

Technologie zur Herstellung von Tantalfolien und Tantalstreifen

  • Prozessablauf:
    Tantal-Blockschmelzen mittels Elektronenstrahl – Schmiedeprozess (bei einer Temperatur von 400 °C oder weniger) – Glühen – Vorglühen – Glühen – Bandwalzen – Glühen – Folienwalzen – Wärmebehandlung.

  • Für das Schmieden eignet sich am besten eine Kaltpresse, wobei die Schmiedetemperatur 400 °C nicht überschreiten sollte (bei 400 °C verfärbt sich die Oberfläche des Schmiedeteils blau). Kaltgeschmiedete Teile bieten eine große Kontaktfläche und eine gute Materialhomogenität, wodurch die Belastung durch Gasverunreinigungen reduziert werden kann.

  • Tantalfolie und Tantalband werden kaltgewalzt. Der Bearbeitungsgrad beträgt 80 % bis 90 % der Brammendicke, der Gesamtbearbeitungsgrad 6 % bis 8 % der Blechdicke. Um die Oberflächenqualität des Walzblechs zu gewährleisten, ist eine fehlerfreie, schmutzfreie und walzspurenfreie Oberfläche erforderlich.

Abmessungen von Tantal- und Tantallegierungsfolien und -bändern
Produkte Abmessungen (mm) Form
Dicke Breite Länge
Ta-Folie und -Streifen 0.0254 - 0.15 5 - 300 100 - 6000 Folie, Streifen
Ta-Folie und -Streifen 0.15 - 0.5 50 - 1000 100 - 6000 Folie, Streifen
Ta2.5W Folie und Streifen 0.02 - 0.09 < 152 ≥ 10000 Streifen
Chemische Anforderungen
Gehalt, Max., Gewicht %
Element Elektronenstrahlgegossenes/Vakuum-Lichtbogen-gegossenes R05200 unlegiertes Tantal Gesintertes R05400 unlegiertes Tantal Elektronenstrahl-/Vakuum-Guss R05255 90 % Tantal 10 % Wolfram Elektronenstrahl-/Vakuum-Guss R05252 97,5 % Tantal 2,5 % Wolfram Elektronenstrahl-/Vakuum-Guss R05240 60 % Tantal 40 % Niob
C 0.010 0.010 0.010 0.010 0.010
O 0.015 0.03 0.015 0.015 0.020
N 0.010 0.010 0.010 0.010 0.010
H 0.0015 0.0015 0.0015 0.0015 0.0015
Fe 0.010 0.010 0.010 0.010 0.010
Mo 0.020 0.020 0.020 0.020 0.020
Nb 0.100 0.100 0.100 0.50 35.0 - 42.0
Ni 0.010 0.010 0.010 0.010 0.010
Si 0.005 0.005 0.005 0.005 0.005
Ti 0.010 0.010 0.010 0.010 0.010
W 0.05 0.05 9.0 - 11.0 2.0 - 3.5 0.050
Ta Rest Rest Rest Rest Rest
Abmessungen und Toleranzen von Folienstreifen aus Tantal und Tantallegierungen
Dicke Dickentoleranz Breite Breitentoleranz Länge Längentoleranz
Grad 1 Grad 2
< 0.1 ± 0.015 ± 0.02 50 - 150 ± 2.0 100 - 20000 ± 2.0
0.1 - 0.2 ± 0.015 ± 0.02 50 - 240 ± 2.0 100 - 20000 ± 2.0
> 0.2 - 0.3 ± 0.02 ± 0.03 50 - 650 ± 2.0 100 - 6000 ± 2.0
> 0.3 - 0.5 ± 0.03 ± 0.04 50 - 650 ± 2.0 100 - 6000 ± 2.0
> 0.5 - 0.8 ± 0.04 ± 0.06 50 - 650 ± 2.0 100 - 6000 ± 2.0
> 0.8 - 1.0 ± 0.06 ± 0.08 50 - 650 ± 2.0 100 - 6000 ± 2.0
> 1.0 - 1.5 ± 0.08 ± 0.12 50 - 650 ± 3.0 100 - 6000 ± 4.0
> 1.5 - 2.0 ± 0.12 ± 0.16 50 - 650 ± 3.0 100 - 4000 ± 4.0
> 2.0 - 3.0 ± 0.16 ± 0.18 50 - 650 ± 5.0 100 - 4000 ± 5.0
> 3.0 - 4.0 ± 0.18 ± 0.20 50 - 650 ± 5.0 100 - 3000 ± 5.0
> 4.0 - 6.0 ± 0.20 ± 0.24 50 - 650 ± 5.0 100 - 2000 ± 5.0
Wir können die vom Kunden gewünschten Toleranzen bei der Produktherstellung einhalten.
Güte und Form Geglühter Zustand
  Zugfestigkeit, min., psi (MPa) Streckgrenze, min., psi (MPa) (2 % Dehnung) Bruchdehnung, min., % (1-Zoll-Messlänge)
Unlegiertes Tantal
(R05200)
(R05400)
Blech, Platte und Streifen		 <0.060 Zoll Dicke
≥0.060 Zoll Dicke		 30 000 (207)
25 000 (172)		 20 000 (138)
15 000 (103)		 20
30
90 % Tantal –
10 % Wolfram
(R05255)		 Blech und Band
Platte		 70 000 (482)
70 000 (482)		 60 000 (414)
55 000 (379)		 15
20
97.5 % Tantal –
2.5 % Wolfram
(R05252) 		<0.125 Zoll Dicke
≥0.125 Zoll Dicke		 40 000 (276)
40 000 (276)		 30 000 (207)
22 000 (152)		 20
25
60 % Tantal –
40 % Niob
(R05240)		 <0.060 Zoll Dicke
≥0.060 Zoll Dicke		 35 000
35 000		 20 000 (138)
15 000 (103)		 25
25

Anwendung von Tantalfolie und Tantalstreifen

Tantalfolie kann in Vakuum-Hochöfen zum Erhitzen von Bauteilen, zur Wärmedämmung und zum Beladen von Behältern eingesetzt werden. In der chemischen Industrie findet sie Verwendung in Kesseln, Heizgeräten, Kühlern, verschiedenen Behältern usw. Auch in der Luft- und Raumfahrt sowie in der Medizintechnik wird Tantalfolie häufig eingesetzt. Darüber hinaus dient sie in Folienkondensatoren.
Tantalfolie application

Sollten Sie Hilfe benötigen, kontaktieren Sie uns bitte.
