Titanstab & -stange

Standard für Titanstangen und -stäbe

Unsere Titanstangen und -stäbe aus Titanlegierungen entsprechen der Norm ASTM B348. Beispiele hierfür sind Ti-6Al-4V, Ti-0.2Pd Grade 7 und Ti-15V-3Cr-3Sn-3Al.

Industriell reines Titanstab & -stange Eigenschaften
Produkte	Form	Zustand	δ oder d/mm	Raumtemperatur
				σ_b/MPa	σ_P0.2/Mpa	δ₅/%	ψ/%	α/(。)	α_KU/kJ·m^-2	HBS
				σ_b/MPa	≥
Grade 1	Stange	Geglüht	80 - 90	≥ 280	170	24	30	-	-	-
Grade 2				≥ 370	250	20	30	-	-	-
Grade 3				≥ 440	320	18	30	-	-	-
Grade 4				≥ 540	410	15	25	-	-	-
Grade 3			21 - 100	≥ 440	320	20	40	-	-	-

Eigenschaften der Ti-6Al-4V-Legierung
Form	Zustand	δ oder d/mm	Raumtemperatur						400˚C
			σ_b/MPa	σ_P0.2/Mpa	δ₅/%	ψ/%	α/(。)	α_KU/kJ·m^-2	σ_b/MPa	σ₁₀₀/MPa
			σ_b/MPa	≥
Stange	Geglüht	8 - 90	≥ 895	825	10	25	400	-	620	570
Stange	Geglüht	≤ 50	≥ 930	860	10	25	400	-	590	570
Stange	Geglüht	51 - 70	≥ 895	825	10	25	400	-	590	570
Stange	Geglüht	21 - 50	≥ 930	860	10	25	-	-	615	570
		50 - 75	≥ 895	825	10	25	-	-	615	570
		75 - 100	≥ 895	825	10	25	345	-	615	570
		75 - 100	≥ 895	825	95	20	-	-	-	-
		100 - 150	≥ 895	825	10	25	295	-	600	600
		100 - 150	≥ 895	825	9	20	-	-	-	-
		150 - 220	≥ 895	825	10	20	-	-	-	-
		150 - 220	≥ 895	825	8	18	-	-	-	-
Stange	Geglüht	21 - 100	≥ 895	825	10	25	-	-	-	-
		100 - 150	≥ 895	825	9	20	-	-	-	-
		150 - 220	≥ 895	825	8	15	-	-	-	-

Schlagzähigkeit der Ti-6Al-4V-Legierung bei unterschiedlichen Temperaturen
Form	d/mm	Zustand	θ/˚C	α_Ku/kJ·m^-2	θ/˚C	α_Ku/kJ·m^-2
Stange	20	Geglüht	- 70	432	400	1550
			- 40	484	450	1790
			- 20	477	500	1850
			20	460	600	1910
			150	668	700	2110
			250	1090	800	2640
			350	1390

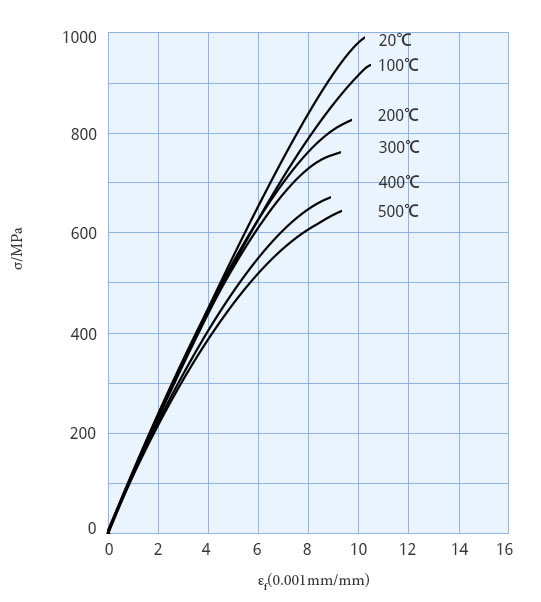

Zugspannungs-Dehnungskurve von Stäben und Stangen aus der Legierung Ti-6Al-2Sn-4Zr-6Mo nach doppelter Rauchglühung
