Zirkoniumblech & -platte

  • Zirkoniumblech

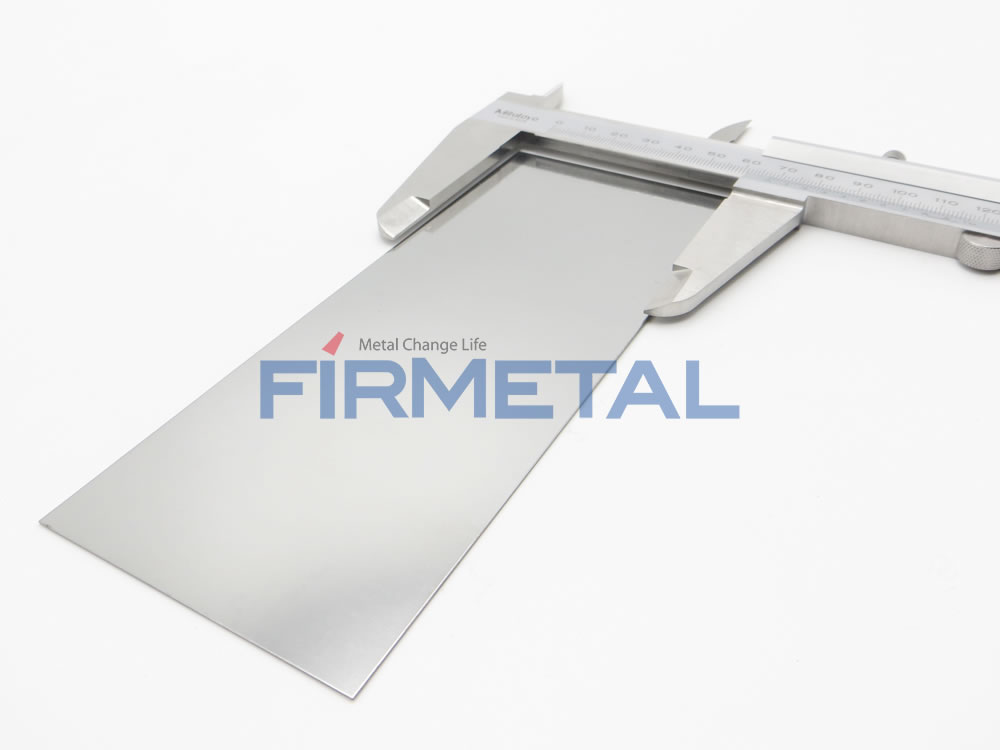

  • Zirkoniumplatte

Produktdetails

Zirkoniumblech- und Zirkoniumplatten-Standard

Unsere Produkte aus reinem Zirkonium UNS R60001 und Zirkoniumlegierungsblechen und -platten entsprechen den Normen ASTM B351, ASTM B352 (für nukleare Anwendungen) und ASTM B551 (für nicht-nukleare Anwendungen).

Beispielsweise Zr702 (R60702), Zr705 (R60705), Zr-2 (UNS R60802), Zr-4 (UNS R60804), Zr-2,5Nb (UNS R60901, UNS R60904), Zr-1Nb und Bleche aus anderen Legierungen.

Zirkoniumblech- und Zirkoniumplattentechnologie

Technologie zur Verarbeitung von Blechen und Platten aus Zirkonium- und Zirkoniumlegierungen
Seriennummer Technologie Prozessbeschreibung
1 Inspektion von Gussblöcken Zusammensetzungsprüfung, Sichtprüfung
2 β-Schmieden Im Ofen bei 950–980 °C erhitzt, 45–60 Minuten isoliert, warmgeschmiedet, Endtemperatur beim Schmieden > 500 °C
3 β-Glühen Im Ofen bei 1030–1050 °C erhitzt, 45–60 Minuten isoliert, Wasserabschreckung
4 Gefräste Oberfläche
5 α Warmwalzen Auf 750–800 °C erhitzt, 30–35 Minuten isoliert
6 Kaltwalzen zum Entfernen der Zunderschichten, Säurebeize Sandstrahlen zum Entfernen der Zunderschichten, anschließend Säurebeize
7 Oberflächenreparatur
8 Kaltwalzen und Zwischenbearbeitung Glühen Zwischenglühen bei 600–700 °C, 1 Stunde isoliert, Vakuum 10⁻²–10⁻³ Pa
9 Fertigbearbeitung Walzen auf dem Sendzimir-Walzwerk
10 Entfettung
11 Endglühen Glühtemperatur 540–600 °C, 1 h isoliert, Vakuum 10-2–10-3 Pa
12 Inspektion
13 Packing
Zirkonium- und Zirkoniumlegierungsbleche, -bänder und -platten – Abmessungen
Produkte Abmessungen/mm
Kernfeste Qualität Nicht-nukleare Qualität
Warmgewalzt Blech Dicke 2,10–4,76 Breite > 610 Länge 3050–6100 Dicke 0,27–4,75 Breite > 610 Länge > 3050
Warmgewalztes Band Dicke 2,10–4,76 Breite 88,9–610 Dicke 2,10–4,76 Breite 88,9–610
Kaltgewalztes Blech Dicke 0,25–4,76 Breite 4,76–610 Länge 5000–6100 Dicke 0,25–4,76 Breite 4,76–610 Länge 1500–6100
Dickblech Dicke 2,11–50,8 Breite 2134–3050 Dicke 4,75–50,8 Breite 1500–2500 Länge 3050–15000

Eigenschaften von Zirkonblech und Zirkoniumplatten

Chemische Anforderungen
Element Zusammensetzung, Gewicht %
Noten
R60700 R60702 R60704 R60705 R60706
Zirkonium+Hafnium, min 99,2 99,2 97,5 95,5 95,5
Hafnium,max 4,5 4,5 4,5 4,5 4,5
Eisen + Chrom Max. 0,2 Max. 0,2 0,2 bis 0,4 Max. 0,2 Max. 0,2
Zinn - - 1,0 bis 2,0 - -
Wasserstoff, max. 0,005 0,005 0,005 0,005 0,005
Stickstoff, max 0,025 0,025 0,025 0,025 0,025
Kohlenstoff, max 0.05 0.05 0.05 0.05 0.05
Niob - - - - 2,0 bis 3,0
Sauerstoff, max. 0,10 0,16 0,18 0,18 0,16
Chemische Anforderungen
Zusammensetzung, Gewichtung %
Element UNS R60001 UNS R60802 UNS R60804 UNS R60901
Sn - 1.20-1.70 1.20-1.70 -
Fe - 0.07-0.20 0.18-0.24 -
Cr - 0.05-0.15 0.07-0.13 -
Ni - 0.03-0.08 - -
Nb - - - 2.40-2.80
O A A A 0.09-0.15
Fe+Cr+Ni - 0.18-0.38 - -
Fe+Cr - - 0.28-0.37 -
Maximale Verunreinigungen, Gewichtsanteil %
Al 0.0075 0.0075 0.0075 0.0075
B 0.00005 0.00005 0.00005 0.00005
Cd 0.00005 0.00005 0.00005 0.00005
Ca - 0.0030 0.0030 -
C 0.027 0.027 0.027 0.027
Cr 0.020 - - 0.020
Co 0.0020 0.0020 0.0020 0.0020
Cu 0.0050 0.0050 0.0050 0.0050
Hf 0.010 0.010 0.010 0.010
H 0.0025 0.0025 0.0025 0.0025
Fe 0.150 - - 0.150
Mg 0.0020 0.0020 0.0020 0.0020
Mn 0.0050 0.0050 0.0050 0.0050
Mo 0.0050 0.0050 0.0050 0.0050
Ni 0.0070 - 0.0070 0.0070
Nb - 0.0100 0.0100 -
N 0.0080 0.0080 0.0080 0.0080
P - - - 0.0020
Si 0.0120 0.0120 0.0120 0.0120
Sn 0.0050 - - 0.010
W 0.010 0.010 0.010 0.010
Ti 0.0050 0.0050 0.0050 0.0050
U 0.00035 0.00035 0.00035 0.00035
Chemische Zusammensetzung von Zirkonium- und Zirkoniumlegierungsblöcken in Kernqualität
Produkte Chemische Zusammensetzung (Gew.-% ≤)
Sn Fe Ni Cr Fe+Cr Fe+Ni+Cr Nb Al B
R60001 Reines Zirkonium (Zr-0) in Nuklearqualität 0.005 0.15 0.0070 0.02 - - - 0.0075 0.0005
R60802 (Zr-2) 1.20-1.70 0.07-0.20 0.03-0.08 0.05-0.15 - 0.18-0.38 - 0.0075 0.0005
R60804 (Zr-4) 1.20-1.70 0.18-0.24 0.0070 0.07-0.13 0.28-0.37 - - 0.0075 0.0005
R60901 (Zr-2.5Nb)  0.0050 0.150 0.0070 0.02 - - 2.4-2.8 0.0075 0.0005
R60904 (Zr-2.5Nb) 0.010 0.065 0.0035 0.01 - - 2.5-2.8 0.0075 0.0005
Produkte Chemische Zusammensetzung (Gew.-% ≤)
Cd Co Cu Hf Mg Mn Mo Si Ti
R60001 Reines Zirkonium in Nuklearqualität
Zirkonium (Zr-0)		 0.0005 0.0020 0.0050 0.010 0.0020 0.0050 0.0050 0.0120 0.0050
R60802 (Zr-2) 0.0005 0.0020 0.0050 0.010 0.0020 0.0050 0.0050 0.0120 0.0050
R60804 (Zr-4) 0.0005 0.0020 0.0050 0.010 0.0020 0.0050 0.0050 0.0120 0.0050
R60901 (Zr-2.5Nb)  0.0005 0.0020 0.0050 0.010 0.0020 0.0050 0.0050 0.0120 0.0050
R60904 (Zr-2.5Nb) 0.0005 0.0020 0.0050 0.005 0.0020 0.0050 0.0050 0.0120 0.0050
Produkte Chemische Zusammensetzung (Gew.-%≤)
U V W C N H O
R60001 Reines Zirkonium (Zr-0) in Nuklearqualität 0.0035 0.005 0.010 0.027 0.0065 0.0025 0.09-0.16 　 　
R60802 (Zr-2) 0.0035 0.005 0.010 0.027 0.0065 0.0025 0.09-0.16 　 　
R60804 (Zr-4) 0.0035 0.005 0.010 0.027 0.0065 0.0025 0.09-0.16 　 　
R60901 (Zr-2.5Nb)  0.0035 - 0.010 0.027 0.0080 0.0025 0.09-0.15 　 　
R60904 (Zr-2.5Nb) 0.0035 0.005 0.010 0.027 0.0065 0.0025 0.01-0.14 　 　
Mechanische Eigenschaften von Blechen, Platten und Bändern aus Zirkonium und Zirkoniumlegierungen
  Grades
Produkte R60700 R60702 R60704 R60705 R60706
Zugfestigkeit, min, ksi (MPa) - 55 (380) 60 (415) 80 (550) 74 (510)
Streckgrenze, min, ksi (MPa) - 30 (205) 35 (240) 55 (380) 50 (345)
Zugfestigkeit, max., ksi (MPa) 55 (380) - - - -
Maximale Streckgrenze, ksi (MPa)
Blech, Platte und Band		 44 (305) - - - -
Dehnung in 2 Zoll oder 50 mm, min., % 20 16 14 16 14
Biegeprüfradius 5T 5T 5T 3T 2.5T

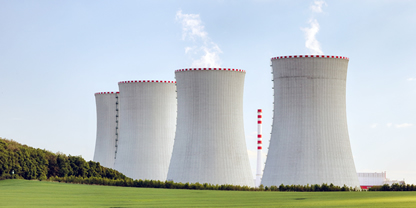

Zirkoniumblech & -platte Anwendung

Bleche und Platten aus Zirkonium und Zirkoniumlegierungen weisen gute mechanische Eigenschaften und Bearbeitungseigenschaften auf. Sie eignen sich als Brennstoffhüllenmaterialien und andere Strukturmaterialien für Kernreaktoren..
Zirkoniumblech & -platte Anwendung

Sollten Sie Hilfe benötigen, kontaktieren Sie uns bitte.
