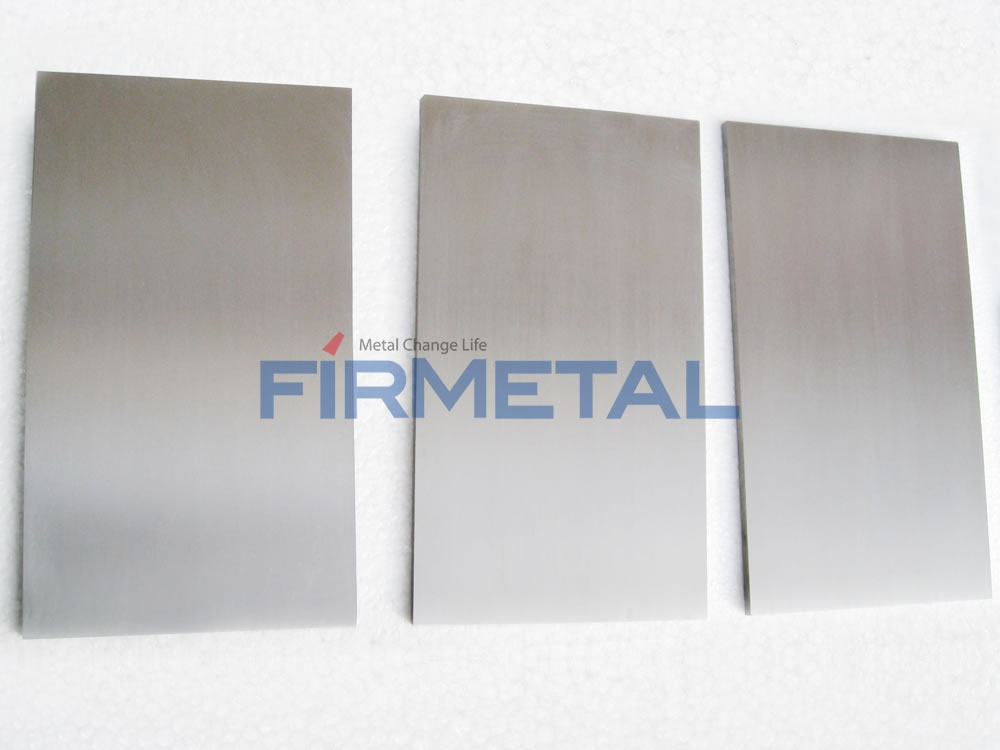

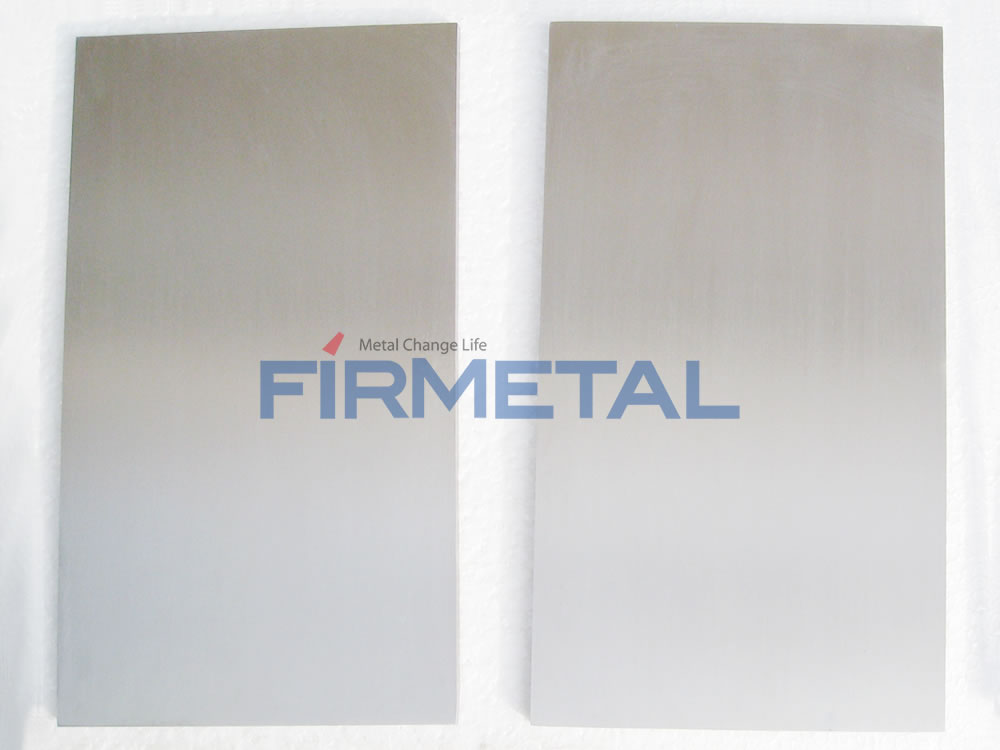

Titanblech & -platte

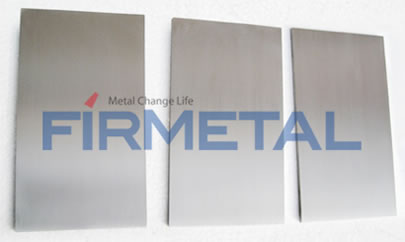

  • Titanplatte

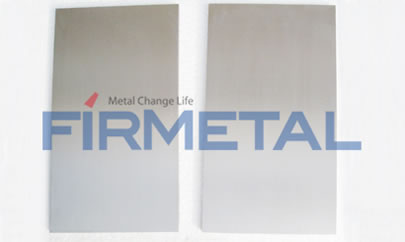

  • Titanplatte

Produktdetails

Titanblech & -platten nach Standard

Unsere reinen Titanbleche und -platten sowie unsere Titanlegierungsbleche und -platten entsprechen alle der Norm ASTM B265. Beispiele hierfür sind Ti-6Al-4V, Ti-0.2Pd Grade 7 und Ti-15V-3Cr-3Sn-3Al.

Eigenschaften von Titanblech und Titanplatten

Chemische Anforderungen an Titan und Titanlegierungen
Element Zusammensetzung,%
Grad1 Grad2 Grad3 Grad4 Grad5 Grad6 Grad7 Grad9 Grad11 Grad12 Grad13
Stickstoff, max. 0.03 0.03 0.05 0.05 0.05 0.03 0.03 0.03 0.03 0.03 0.03
Carbon,max 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.08
Wasserstoff,max 0.015 0.015 0.015 0.015 0.015 0.015 0.015 0.015 0.015 0.015 0.015
Eisen,max 0.20 0.30 0.30 0.50 0.40 0.50 0.30 0.25 0.20 0.30 0.20
Sauerstoff, max 0.18 0.25 0.35 0.40 0.20 0.20 0.25 0.15 0.18 0.25 0.10
Aluminum - - - - 5.5 - 6.75 4.0 - 6.0 - 2.5 - 3.5 - - -
Vanadium - - - - 3.5 - 4.5 - - 2.0 - 3.0 - - -
Tin - - - - - 2.0 - 3.0 - - - - -
Ruthenium - - - - - - - - - - 0.04 - 0.06
Palladium - - - - - - 0.12-0.25 - 0.12-0.25 - -
Kobalt - - - - - - - - - - -
Molybdän - - - - - - - - - 0.2 - 0.4 -
Chrom - - - - - - - - - - -
Nickel - - - - - - - - - 0.6 - 0.9 0.4 - 0.6
Niob - - - - - - - - - - -
Zirkonium - - - - - - - - - - -
Silizium - - - - - - - - - - -
Residuen,max jeweils 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1
Residuals,max Gesamt 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4
Titan Rest Rest Rest Rest Rest Rest Rest Rest Rest Rest Rest
Element Zusammensetzung,%
Grad14 Grad15 Grad16 Grad17 Grad18 Grad19 Grad20 Grad21 Grad23 Grad24 Grad25
Stickstoff, max. 0.03 0.05 0.03 0.03 0.03 0.03 0.03 0.03 0.03 0.05 0.05
Carbon,max 0.08 0.08 0.08 0.08 0.08 0.05 0.05 0.05 0.08 0.08 0.08
Wasserstoff,max 0.015 0.015 0.015 0.015 0.015 0.02 0.02 0.015 0.015 0.015 0.015
Eisen,max 0.30 0.30 0.30 0.20 0.25 0.30 0.30 0.40 0.25 0.40 0.40
Sauerstoff, max 0.15 0.25 0.35 0.18 0.15 0.12 0.12 0.17 0.13 0.20 0.20
Aluminum - - - - 2.5 - 3.5 3.0 - 4.0 3.0 - 4.0 2.5 - 3.5 5.5 - 6.5 5.5 - 6.75 5.6 - 6.75
Vanadium - - - - 2. 0- 3.0 7.5 - 8.5 7.5 - 8.5 - 3.5 - 4.5 3.5 - 4.5 3.5 - 4.5
Tin - - - - - - - - - - -
Ruthenium 0.04 - 0.06 0.04 - 0.06 - - - - - - - - -
Palladium - - 0.04 - 0.08 0.04 - 0.08 0.04 - 0.08 - 0.04 - 0.08 - - 0.04 - 0.08 0.04 - 0.08
Cobalt - - - - - - - - - - -
Molybdän - - - - - 3.5-4.5 3.5-4.5 14.0-16.0 - - -
Chrom - - - - - 5.5-6.5 5.5-6.5 - - - -
Nickel 0.4 - 0.6 0.4 - 0.6 - - - - - - - - 0.3 - 0.8
Niob - - - - - - - 2.2-3.2 - - -
Zirkonium - - - - - 3.5 - 4.5 3.5 - 4.5 - - - -
Silizium - - - - - - - 0.15-0.25 - - -
Residuen,max jeweils 0.1 0.1 0.1 0.1 0.1 0.15 0.15 0.1 0.1 0.1 0.0
Residuals,max Gesamt 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4
Titan Rest Rest Rest Rest Rest Rest Rest Rest Rest Rest Rest
Element Zusammensetzung,%
Grad26 Grad27 Grad28 Grad29 Grad30 Grad31 Grad32 Grad33 Grad34 Grad35 Grad36
Stickstoff, max. 0.03 0.03 0.03 0.03 0.03 0.03 0.03 0.03 0.03 0.05 0.03
Carbon,max 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.08 0.04
Wasserstoff,max 0.015 0.015 0.015 0.015 0.015 0.015 0.015 0.015 0.015 0.015 0.0035
Eisen,max 0.30 0.20 0.25 0.25 0.30 0.30 0.25 0.30 0.30 0.20-0.80 0.03
Sauerstoff, max 0.25 0.18 0.15 0.13 0.25 0.35 0.11 0.25 0.35 0.25 0.16
Aluminium - - 2.5 -3.5 5.5 -6.5 - - 4.5 - 5.5 - - 4.5 -5.0 -
Vanadium - - 2.0 - 3.0 3.5 - 4.5 - - 0.6 - 1.4 - - 1.1 - 2.1 -
Tin - - - - - - 0.6 - 1.4 - - - -
Ruthenium 0.08 - 0.14 0.08 - 0.14 0.08 - 0.14 0.08 - 0.14 - - - 0.02- 0.04 0.02- 0.04 - -
Palladium - - - - 0.04 - 0.08 0.04 - 0.08 - 0.01 - 0.02 0.01 - 0.02 - -
Kobalt - - - - 0.20 - 0.80 0.20 - 0.80 - - - - -
Molybdän - - - - - - 0.6 - 1.2 0.1-0.2 0.1-0.2 1.5-2.5 -
Chrom - - - - - - - 0.35-0.55 0.35-0.55 - -
Nickel - - - - - - - - - - -
Niob - - - - - - - - - - 42.0-47.0-
Zirkonium - - - - - - 0.6 -1.4 - - - -
Silizium - - - - - - 0.06 -0.14 - - 0.20-0.40 -
Residuen,max jeweils 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.0
Residuals,max Gesamt 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4
Titan Rest Rest Rest Rest Rest Rest Rest Rest Rest Rest Rest
Eigenschaften von industriell reinem Titanblech & -platten
Produkte Form Zustand δ oder d/mm Raumtemperatur
σb/MPa σP0.2/Mpa δ5/% ψ/% α/(。) αKU/kJ·m-2 HBS
≥ 　
Grad 1 blech Geglüht 0.3 - 2.0 280 - 420 170 45 - 140 - -
2.1 - 5.0 30 140
5.1 - 10.0 30 -
Grad 2 0.3 - 2.0 370 - 350 250 40 - 140 - -
2.1 - 5.0 30 130
5.1 - 10.0 30 -
Grad 3 0.3 - 1.0 440 - 620 320 35 - 100 - -
1.1 - 2.0 30 　 100
2.1 - 5.0 25 　 80
5.1 - 10.0 25 　 -
10.1 - 25.0 20 　 -
Grad 4 0.3 - 1.0 540 - 720 410 30 - 90 - -
1.1 - 2.0 25 　 90
2.1 - 5.0 20 　 80
5.1 - 10.0 20 　 -
Industrielle reine Titanblech- und -plattenformbarkeit
Formbarkeit Note Kaltstatus Warmstatus
Minimale oder
Datenlimit		 Arbeitsdaten Minimale oder
Datenlimit		 Arbeitsdaten
minimaler Biegeradius Grad 3 (1.5 - 2.0)δ (2.5 - 3.0)δ (1.0 - 1.2)δ (1.5 - 1.8)δ
Grad 4 (1.7 - 2.0)δ (2.7 - 3.2)δ (1.0 - 1.5)δ (1.5 - 2.0)δ
Zugfestigkeitskoeffizient Grad 3 2.0 - 2.1 1.7 - 1.75 2.5 2.0 - 2.4
Grad 4 1.96 - 2.0 1.65 - 1.72 2.5 2.0 - 2.4
Grenz-Bördelkoeffizient Grad 3 1.75 - 1.8 1.6 - 1.7 > 2.0 1.7 - 1.8
Grad 4 1.7 - 1.78 1.52 - 1.62 > 2.0 1.7 - 1.8
Grenzdruckbeiwert Flächendruck Grad 3 0.22 - 0.24 - > 0.3 -
Grad 4 0.20 - 0.24 - > 0.3 -
Kugeldruck Grad 3 - - > 0.5 -
Grad 4 - - > 0.5 -
