Tantalblech & -platte

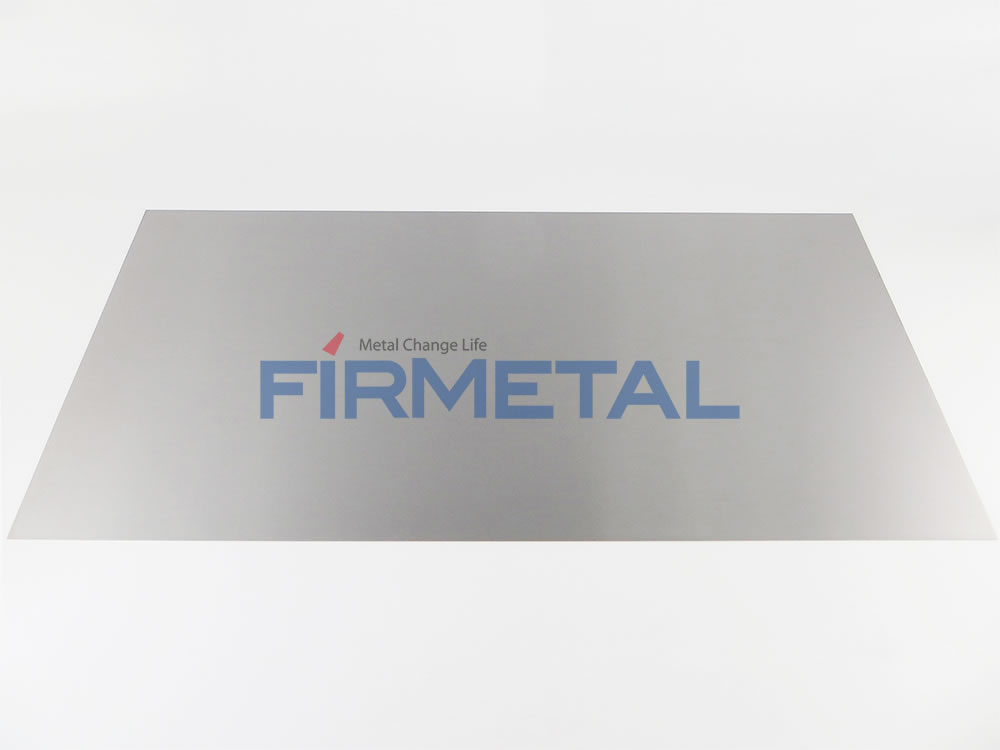

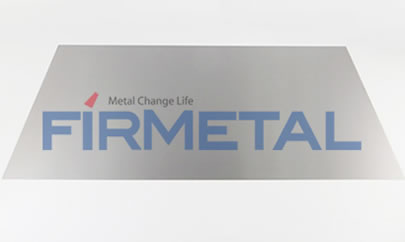

  • Tantalblech

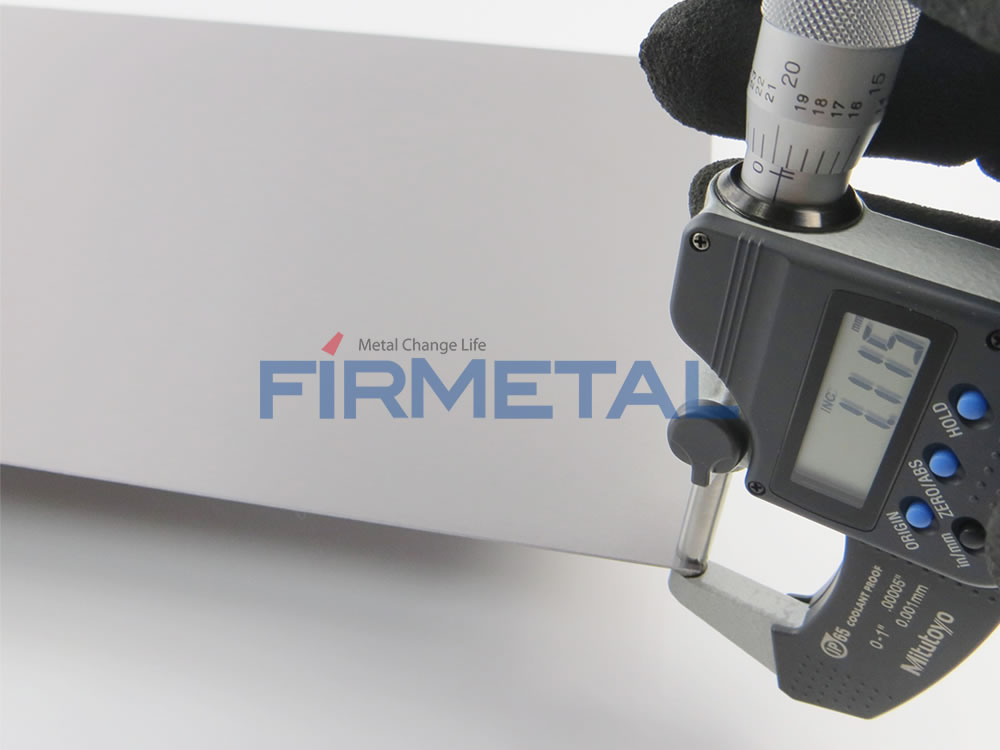

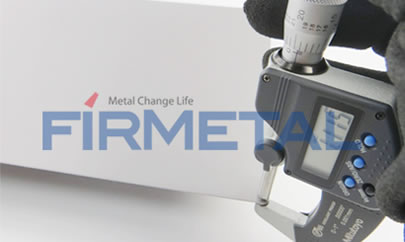

  • Tantalum Tantalplatte

Produktdetails

Normen für Tantalblech- und Tantalplattenprodukte

Alle Tantalbleche und Tantalplatten (UNS R05200, UNS R05400), Ta2.5W Bleche und Platten (UNS R05252), Ta10W Bleche und Platten (UNS R05255), Ta-40Nb Bleche und Platten (UNS R05240) entsprechen ASTM B708.

Technologie zur Herstellung von Tantalblechen und Tantalplatten

  • Die meisten Tantalplatten werden durch Kaltverformung hergestellt. Dickere Platten werden meist im Vakuum geglüht. Da kein Phasenübergang stattfindet, sind keine besonderen Anforderungen an die Aufheiz- und Abkühlgeschwindigkeit zu stellen. Beim Glühen kommen Vierfachwalzwerke zum Einsatz. Da Tantal ein weiches Metall ist, wird besonders darauf geachtet, Kratzer während der Herstellung und des Transports zu vermeiden.

  • Üblicherweise wird ein Tantalblock mit einem Durchmesser von 150 bis 300 mm zu einer 80 bis 100 mm dicken Platte verarbeitet, die anschließend kaltgewalzt wird. Das Kompressionsverhältnis kann über 95 % liegen.

  • Das Walzen erfolgt üblicherweise bei Raumtemperatur oder einer Temperatur, die der Raumtemperatur ähnelt, um die Bildung von Oxiden an der Oberfläche zu vermeiden.

  • Beim Warmwalzen kommt es bei Temperaturen von 1000˚C aufgrund von Rekristallisation zu einer intensiven Oxidation.

Tantal
Produkte Qualität ASTM-Standard
Ta-Blech R05200 ASTM B708
Ta2.5W-Blech R05252 ASTM B708
Ta10W Blech R05255 ASTM B708
Ta40Nb Blech R05240 ASTM B708
Chemische Anforderungen
nhalt, Max, Gewicht%
Element Elektronenstrahlgegossen/Vakuum-Lichtbogen-gegossen R05200 Reines Tantal Gesintertes R05400 Reines Tantal Elektronenstrahlgegossen/Vakuum-Lichtbogen-gegossen R05255 90 % Tantal 10 % Wolfram Elektronenstrahlgegossen/Vakuum-Lichtbogen-gegossen R05252 97,5 % Tantal 2,5 % Wolfram Elektronenstrahlguss/Vakuumbogenguss R05240 60% Tantal 40% Niob
C 0.010 0.010 0.010 0.010 0.010
O 0.015 0.03 0.015 0.015 0.020
N 0.010 0.010 0.010 0.010 0.010
H 0.0015 0.0015 0.0015 0.0015 0.0015
Fe 0.010 0.010 0.010 0.010 0.010
Mo 0.020 0.020 0.020 0.020 0.020
Nb 0.100 0.100 0.100 0.50 35.0 - 42.0
Ni 0.010 0.010 0.010 0.010 0.010
Si 0.005 0.005 0.005 0.005 0.005
Ti 0.010 0.010 0.010 0.010 0.010
W 0.05 0.05 9.0 - 11.0 2.0 - 3.5 0.050
Ta Rest Rest Rest Rest Rest
Standardabmessungen von Tantal- und Tantallegierungsblechen und -platten
Produkte Abmessungen (mm) Form
Dicke Breite Länge
Ta-Blech 0,2 - 1,0 1000 100 - 6000 Platte
Ta2.5W Platte 0,2 - 1,0 1000 100 - 6000 Blech
Ta10W Blech 0,2 - 1,0 650 100 - 6000 Blech
Ta40Nb Blech 0,2 - 1,0 650 100 - 6000 Sheet
Güte und Form Geglühter Zustand
Abmessungen Zugfestigkeit, min., psi (MPa) Streckgrenze, min., psi (MPa) (2 % Dehnung) Dehnung, min., % (1 Zoll) Messlänge)
Unlegiertes Tantal (R05200) (R05400) Platte, Blech und Band < 0.060 Zoll Dicke
≥0.060 Zoll Dicke		 30 000 (207)
25 000 (172)		 20 000 (138)
15 000 (103)		 20
30
90 % Tantal –
10 % Wolfram
(R05255)		 Blech und Streifen
Platte		 70 000 (482)
70 000 (482)		 60 000 (414)
55 000 (379)		 15
20
97.5 % Tantal –
2.5 % Wolfram
(R05252) 		< 0.125 Zoll Dicke
≥0.125 Zoll Dicke		 40 000 (276)
40 000 (276)		 30 000 (207)
22 000 (152)		 20
25
60 % Tantal –
40 % Niob
(R05240)		 < 0.060 Zoll Dicke
≥0.060 Zoll Dicke		 35 000
35 000		 20 000 (138)
15 000 (103)		 25
25

Anwendung von Tantalblechen und Tantalplatten

Tantal ist ein formbares Metall und kann durch Kaltumformung, Walzen, Stanzen, Ziehen, Drücken, Strangpressen, Biegen usw. verarbeitet werden. Die Warmumformung von Tantal sollte unter Schutzgasatmosphäre erfolgen. Hochleistungs-Tantalbleche und Tantalstreifen können nach der Bildung einer Oxidschicht auf der Oberfläche bis zu sechsmal zu runden Bechern verarbeitet werden (ohne Glühen während des Prozesses).
Tantal- und Tantallegierungsbleche sind hochtemperaturbeständige und korrosionsbeständige Werkstoffe. Ihre chemische Stabilität ist vergleichbar mit der von Glas, während Festigkeit und Steifigkeit mit niedriggekohltem Stahl vergleichbar sind. Ihre Hitzebeständigkeit bei hohen Temperaturen wird nur von Wolfram und Wolframlegierungen übertroffen. Aufgrund all dieser Eigenschaften eignen sich Tantal- und Tantallegierungsbleche hervorragend für die chemische Konservierung und den Einsatz in Hochtemperaturöfen.

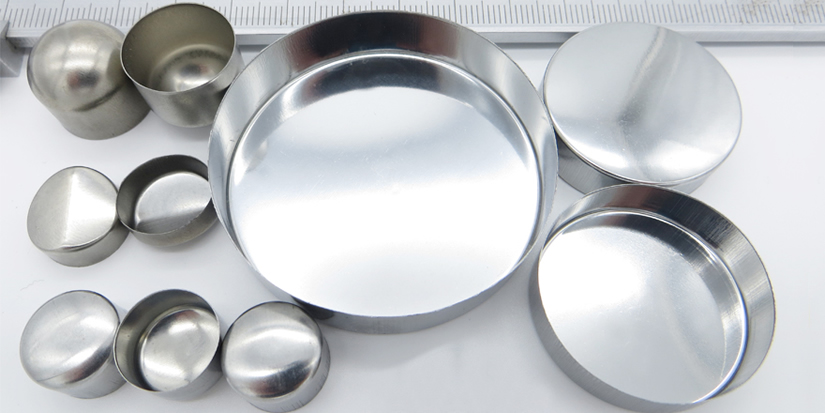

Tantalum sheet application

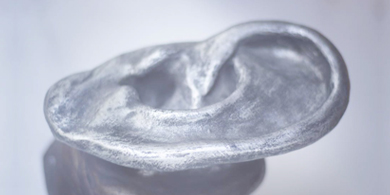

In der Medizin wird Tantalblech für künstliche Ohren verwendet. Dank seiner Formbarkeit passen sich die künstlichen Ohren optimal an den menschlichen Körper an und unterscheiden sich optisch kaum von natürlichen Ohren. In der Industrie lässt sich Tantalblech durch Spinnen und Tiefziehen zu Bechern, Kappen, Rohren, Kegeln, Düsen usw. verarbeiten. Auch in der Elektronik, bei Hochtemperaturanwendungen und Reaktorbehältern findet Tantalblech breite Anwendung.

Sollten Sie Hilfe benötigen, kontaktieren Sie uns bitte.
