Rhodium

  • Rhodium-Pellet
  • Rhenium-Zielscheibe

Produktdetails

Einführung zu Rhodium

Der Widerstandskoeffizient von Rhodiumdraht beträgt 4,67 × 10-2Ω·mm2/m, die Zugfestigkeit 726 MPa und die Bruchdehnung 46 %. Das Schmelzen erfolgt unter Argonatmosphäre im Hochfrequenzofen. Der Rhodiumdraht wird durch Schmelzen, 2- bis 3-maliges Umschmelzen, Gießen, Heiß- und Kaltverformung unter Argonatmosphäre zu einem 0,02 mm dünnen Filament verarbeitet. Es eignet sich gut als Hochtemperatur-Thermoelementmaterial. Das Rh-PtRh20-Thermoelement weist eine gute Temperaturstabilität auf und benötigt keine aufwendige Kaltstellenkompensation. Die Betriebstemperatur beträgt 1800 °C. Es gibt auch Rh-PtRe8- und Rh-RhRe8-Thermoelemente.

Chemische Eigenschaften

Volumenmodul: 380 GPa.
Zerstäubungsenthalpie: 556,5 kJ/mol bei 25 °C
Wärmekapazität: 24,98 J/(mol·K)
Elektrische Leitfähigkeit: 0,211 × 10⁶/(cm Ω)

Rhodiummaterial

Rhodiumdraht – Rhodiumlegierungsdraht – Rhodiumblech – Rhodiumstab – Rhodiumbarren – Rhodiumpellet – Rhodiumlegierung.

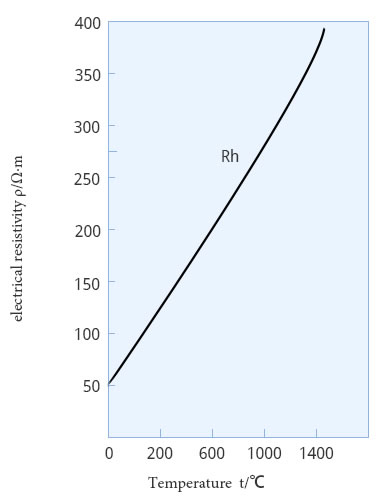

Der Zusammenhang zwischen dem elektrischen Widerstand von Rhodium und der Temperatur
Die Elastizitätsdaten von Rhodium
T/℃ E/GPa νD G/GPa νE/G
25 525.5 0.254 218.2 0.204
200 507.4 0.260 209.9 0.209
400 483.6 0.261 199.4 0.213
500 472.7 0.265 194.3 0.216
600 461.2 0.268 189.5 0.217
700 450.5 0.271 184.5 0.221
800 439.9 0.275 179.7 0.224
900 429.5 0.279 174.9 0.228
1000 417.5 0.281 170.3 0.226
1100 406.1 0.279 - -
1200 394.4 0.286 - -
1300 384.2 0.309 - -

Sollten Sie Hilfe benötigen, kontaktieren Sie uns bitte.

Angebot anfordern
